냉각·제습 장치
-

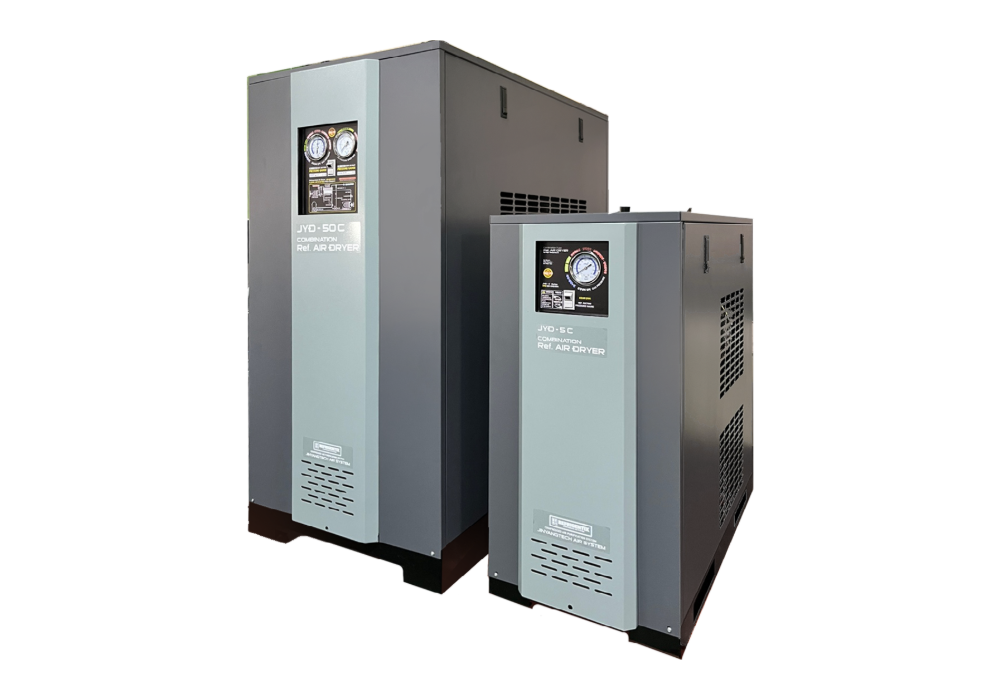

일체형 에어드라이어[ JYD-C SERIES ]
제품개요
고온 환경에서도 안정적으로 수분을 제거하고 청정한 압축공기를 공급하는 고성능·일체형 냉동식 드라이어로,
설치 편의성과 에너지 효율, 장비 보호 효과를 동시에 갖춘 성능 일체형 드라이어입니다.구성요소

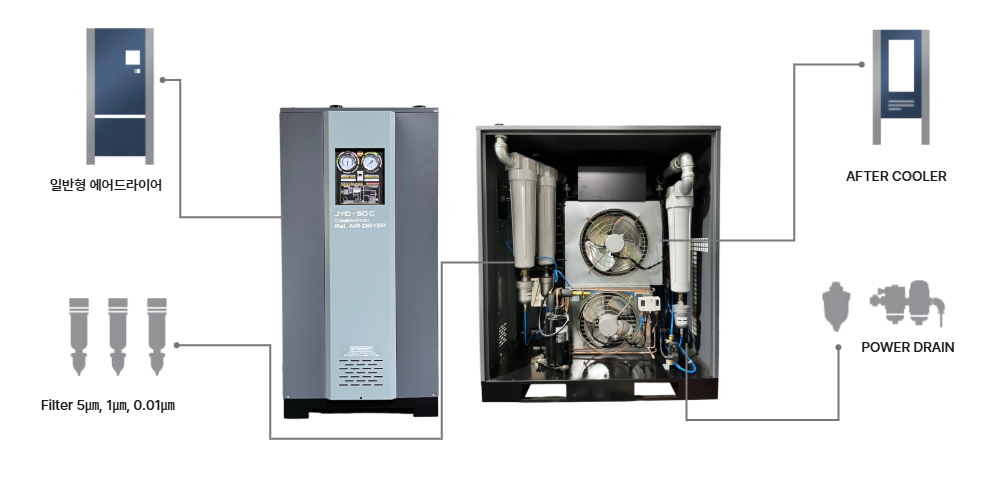

Key Components
기능 및 특징
한층 더 컴팩트한 설계로 공간 효율성을 극대화하고 설치 및 운영 비용을 절감합니다.
사계절 내내 안정적인 성능을 제공하는 자동 운전 기능을 갖추고 있습니다.
최고 60℃의 고온 입구 공기 온도도 안정적으로 처리할 수 있습니다.
고성능 필터 3개가 기본 장착되어 청정하고 건조한 압축공기를 안정적으로 공급합니다.
강화된 동관 구조로 동파 위험을 최소화하여 내구성과 신뢰성을 높였습니다.

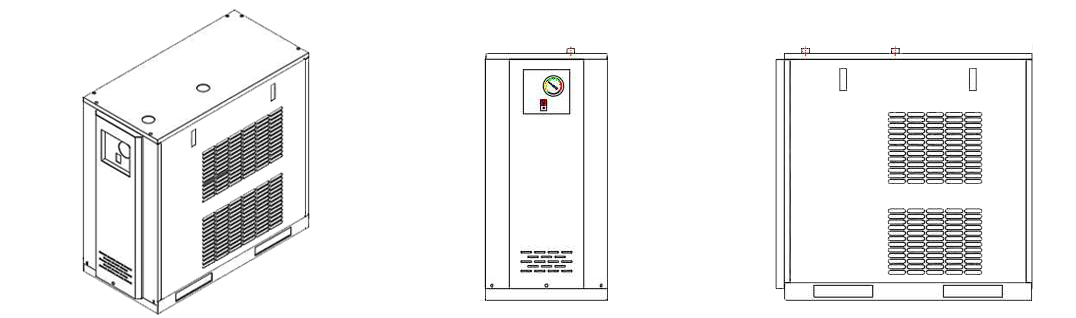

일체형 드라이어 외형도
JYD-C SERIES TECHNICAL SPECIFICATIONS
Inlet Temp. : 60℃ Ambient Temp. : 2~45℃
MODEL JYD-5C JYD-7C JYD-10C JYD-15C JYD-20C JYD-30C JYD-50C JYD-100C Applicable Comp 5HP 7.5HP 10HP 15HP 20HP 30HP 50HP 100HP Flow Capa. (Nm³/min) 0.67 1.0 1.4 1.8 2.6 4.0 6.8 14.2 Connection 15A 15A 20A 20A 25A 25A 40A 50A Fluid Compressed Air Design Pressure 0.98 Mpa(9.8bar) Operating Pressure 7.0 barg Dew Point 4~10 °C Dimension (mm) L 870 870 930 930 980 980 1100 1228 W 416 416 416 416 451 451 621 802 H 840 840 840 840 980 980 1230 1480 Weight(Kg) 75 78 80 85 95 120 160 195 Air Filter 5 μm, 1 μm, 0.01 μm Refrigerant Gas R-134a R22 After Cooler(A) 15A 15A 20A 20A 25A 25A 40A 50A Condenser Fin tube Heat Exchanger Shell & Finned Tube Pre Cooler / Shell & Finned Tube
