냉각·제습 장치
-

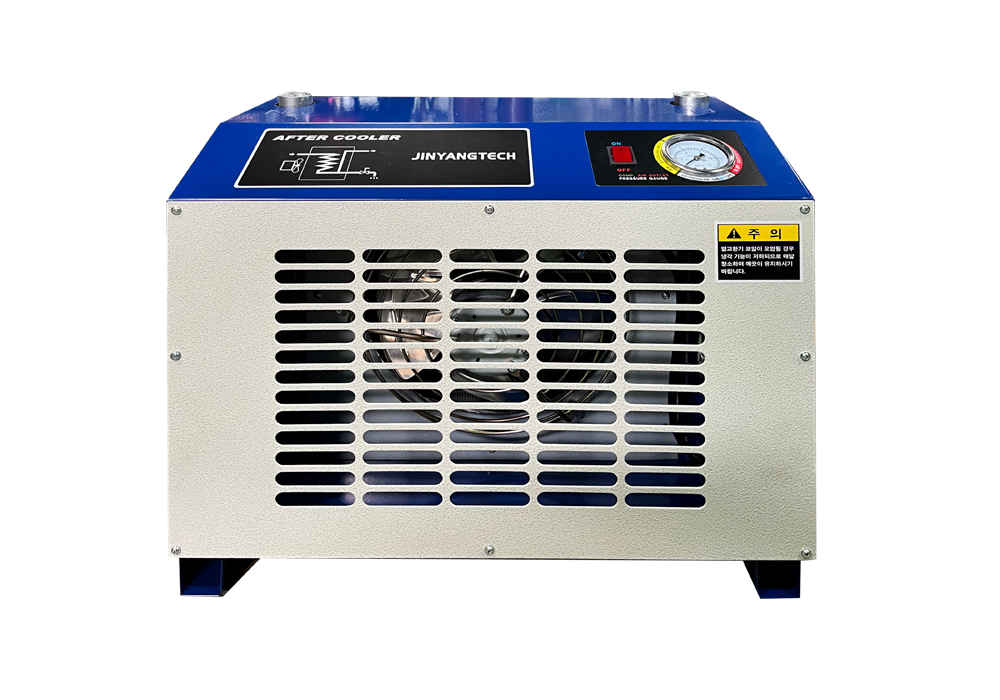

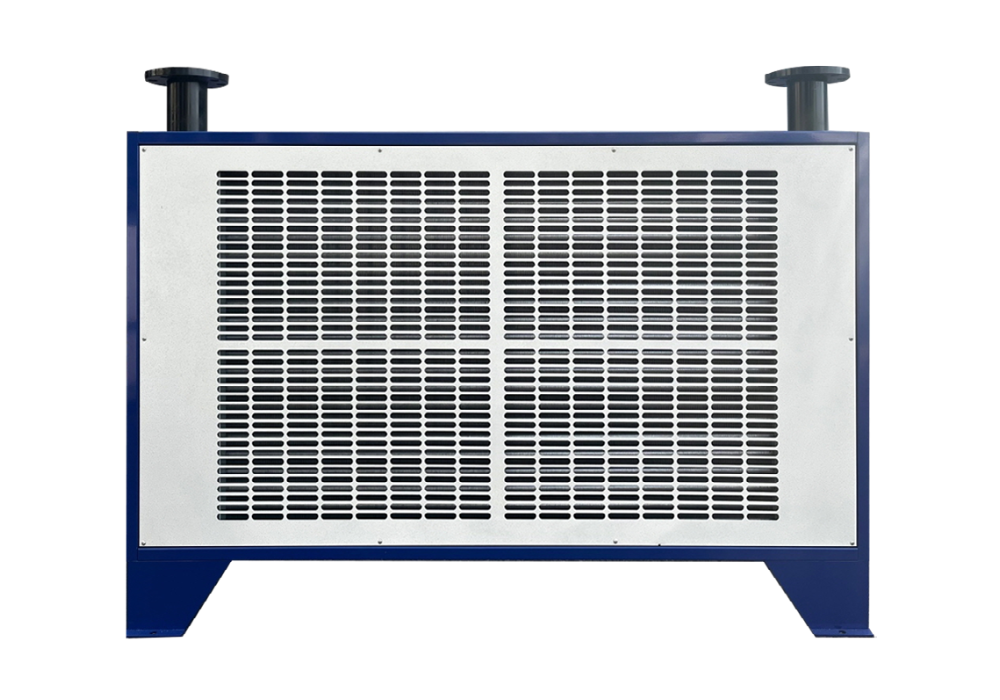

공랭식 에어 냉각기/애프터 쿨러[ AFTER COOLER/AIR COOLER ]
제품개요
압축공기에 포함된 열과 수분은 장치의 성능을 저하시키고 수명을 단축시킵니다.
진양테크 JY-AG2 SERIES는 고 온의 압축공기를 효과적으로 냉각하여 수분을 응축·제거함으로써 안정적인 온도와 깨끗한 공기를 제공합니다.기능 및 특징
설치와 유지보수가 간편합니다.
고순도의 알루미늄 핀과 동 튜브를 적용하여 탁월한 냉각 효율을 구현합니다.
충분한 전열면적으로 냉각효과가 우수합니다.
Multi-Circuit 설계로 압력 손실을 최소화합니다.
특수강판 케이스와 정밀 팬 모터로 내구성과 저소음을 보장합니다.
주요용도
고온의 압축공기를 외기와 열교환해 온도를 신속히 낮춥니다.
냉각 과정에서 수분을 응축·배출해 드라이어 효율을 높입니다.
공압기기, 밸브, 실린더 등의 부식과 고장을 예방합니다.
드라이어 부하를 줄여 전력 소비를 절감합니다.
청정하고 건조한 공기를 공급해 생산 품질을 안정적으로 유지합니다.
JY-AG2 SERIES TECHNICAL SPECIFICATIONS
Ambient Temp. 20℃(MAX 45℃)Inlet Temp. 70℃(MAX 95℃)

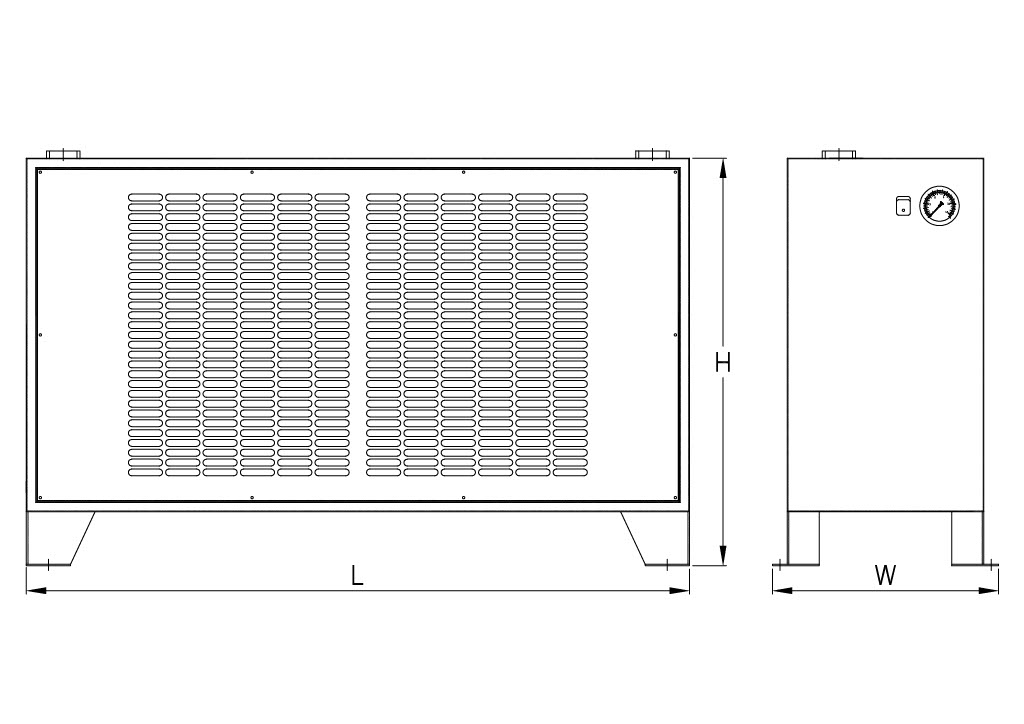

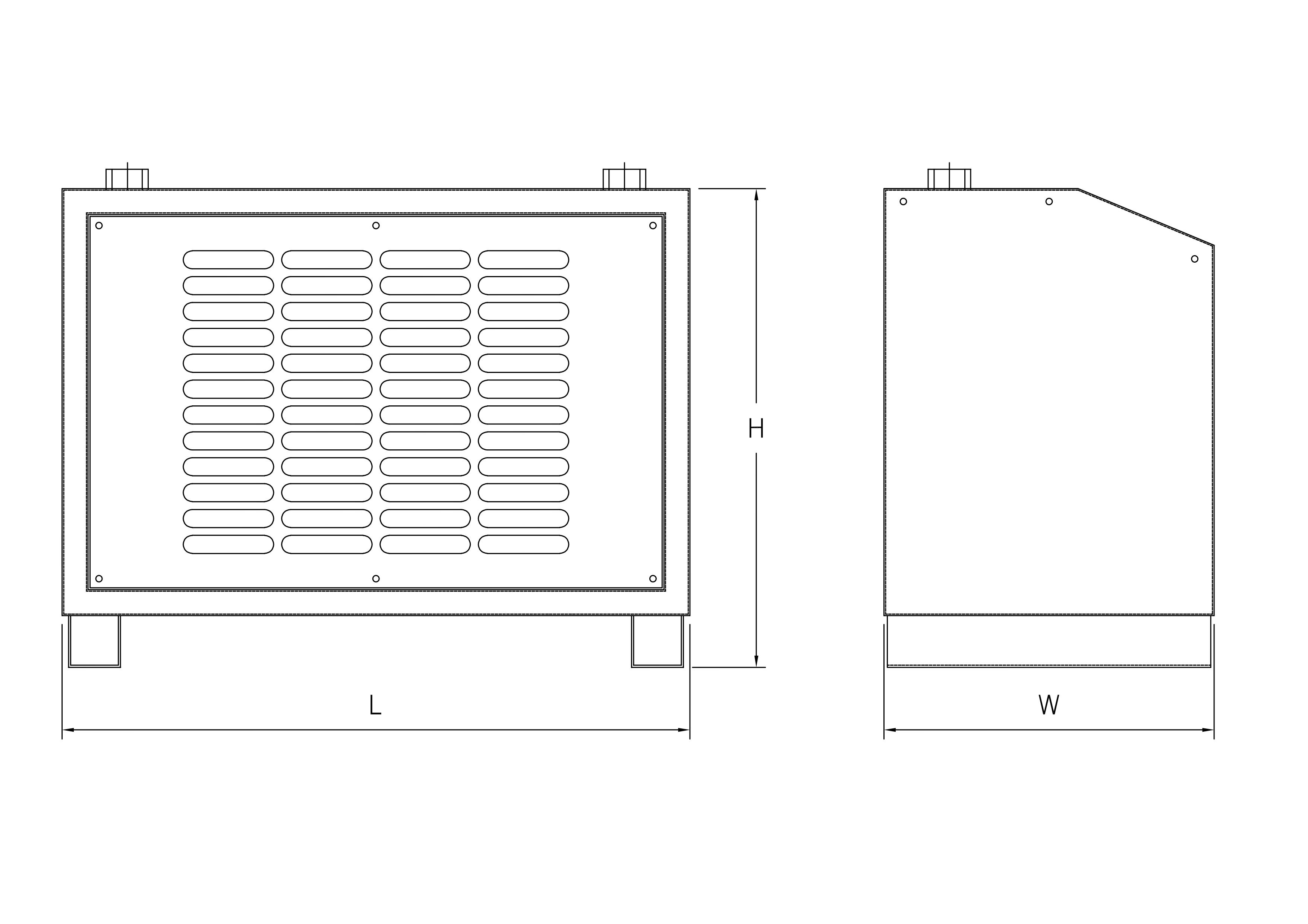

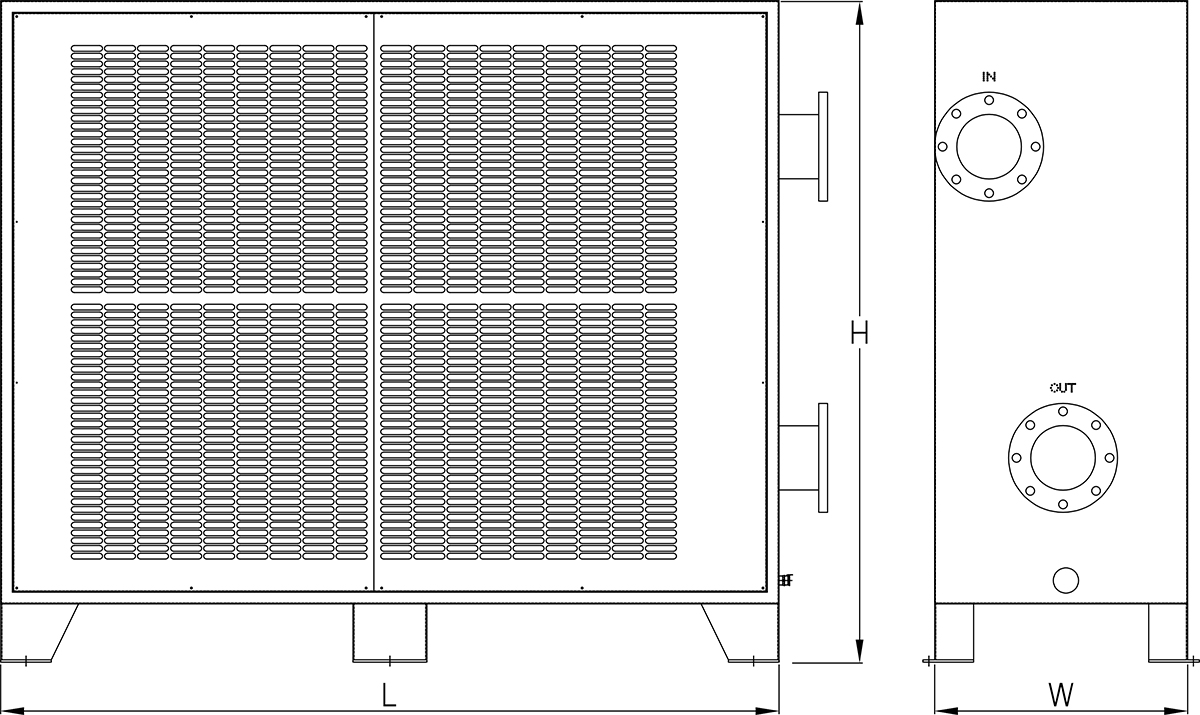

MODEL F-C (Nm³/min) MOTOR POWER Heat Exchanging Calory(kcal/h) DIMENSION(mm) MODEL L W H JY-A10G2 2.2 16W 4P 220V
1Ph
60/50Hz20A 485 255 370 21 JY-A20G2 3.3 16W 4P 25A 565 285 445 23 JY-A30G2 5.2 66W 4P 25A 600 285 500 33 JY-A50G2 8.0 66W 4P x 2 220V
380V
440V
3Ph
60/50Hz50A 1050 350 623 65 JY-A75G2 12.7 100W 4P × 2 50A 1200 350 663 98 JY-A100G2 17.5 100W 4P × 2 50A 1350 400 830 120 JY-A150G2 21.5 0.2KW 6P × 2 65A 1620 420 1015 220 JY-A200G2 31.0 0.2KW 6P × 2 80A 1630 150 1090 235 JY-A300G2 47.5 0.4KW 6P × 2 100A 1780 470 1240 265 JY-A400G2 62.0 0.2KW 6P × 4 125A 1740 470 1395 315 JY-A500G2 77.0 0.2KW 6P × 4 150A 1920 470 1470 355 JY-A600G2 95.0 0.4KW 6P × 4 150A 1960 470 1590 386 JY-A700G2 105.0 0.4KW 6P × 4 150A 2000 650 1700 415 JY-A800G2 120.0 0.4KW 6P × 4 150A 2100 470 1773 460 JY-A900G2 130.0 0.4KW 6P × 4 200A 2150 800 1804 550 JY-A1000G2 145.0 0.75KW 6P × 4 200A 2300 800 1956 580 JY-A1200G2 180.0 0.75KW 6P × 4 200A 2350 800 2060 600 본 제품은 개량에 의해 예고 없이 사양이 변경될 수 있으며, 다양한 규격별 주문 제작도 가능합니다.
